Você já preencheu uma planilha de LOPA e se perguntou se inseriu os fatores de probabilidade na coluna certa? Entenda por que aplicar “o número certo no lugar certo” define a validade do seu estudo de risco.
Na engenharia de segurança de processo, a Análise de Camadas de Proteção (LOPA – Layer of Protection Analysis) é uma das metodologias mais utilizadas para avaliar se os riscos de uma instalação são toleráveis. No entanto, um erro analítico frequente assombra até mesmo engenheiros experientes: a confusão entre Condições Habilitadoras (Enabling Conditions) e Modificadores Condicionais (Conditional Modifiers).
Embora ambos apareçam como fatores probabilísticos multiplicativos em uma planilha de cálculo, na LOPA, nem todas as probabilidades significam a mesma coisa. Elas pertencem a partes totalmente diferentes da lógica do cenário acidental. Neste artigo, detalhamos as características de cada fator, o exato momento em que atuam na sequência de um acidente e por que confundir esses conceitos pode invalidar tecnicamente toda a sua avaliação.
——————————————————————————–
O Fator Temporal: Onde Estamos na Linha do Tempo do Desastre?
A distinção fundamental na engenharia de risco entre uma Condição Habilitadora e um Modificador Condicional reside no momento temporal e causal de atuação na sequência do incidente.
A regra de ouro arquitetural da árvore de eventos dita o seguinte:
- Fase Pré-liberação: Associada às Condições Habilitadoras, antes da energia perigosa ou do material escapar.
- Fase Pós-liberação: Associada aos Modificadores Condicionais, operando após a perda de contenção (vazamento) ter ocorrido.
É fundamental que o engenheiro compreenda que nenhum destes dois fatores é uma Camada de Proteção Independente (IPL). Eles não atuam de forma proativa ou mecânica para evitar ou mitigar o perigo, servindo estritamente como refinamentos matemáticos e probabilísticos do cenário de risco.
——————————————————————————–
Condições Habilitadoras (Enabling Conditions)
Uma Condição Habilitadora é um estado ou operação que torna possível o início do cenário de risco. É uma condição que não causa diretamente o cenário (não é o evento iniciador), nem é uma falha de equipamento, mas deve obrigatoriamente estar presente ou ativa para que a sequência progrida rumo ao evento de perda de contenção.
- A Pergunta Prática: “Este cenário tem a oportunidade de ocorrer?”.
- Aplicação Matemática: É expressa como uma probabilidade adimensional que afeta diretamente a frequência do evento iniciador, resultando na “frequência efetiva” do evento.
- Exemplos Clássicos na Engenharia:
- Operações temporárias, específicas ou baseadas em campanhas (ex: produção em lotes ou bateladas).
- Fases transitórias, como procedimentos de partida (startup) ou parada (shutdown) da planta.
- Fatores climáticos estritamente necessários para iniciar a falha.
- Condições de “tempo em risco” (time-at-risk).
——————————————————————————–
Modificadores Condicionais (Conditional Modifiers)
Os Modificadores Condicionais entram em cena quando o pior já começou. O vazamento ou ruptura ocorreu; agora, a engenharia precisa definir o impacto final. Eles avaliam probabilisticamente o que acontece após a liberação e se ela realmente se desenvolverá para a consequência final que está sendo avaliada (como lesões graves, fatalidades ou grandes danos financeiros).
Esses fatores relacionam-se com o estado em que a instalação ou a equipe provavelmente se encontrará em um momento específico da sequência de eventos. Não são ações ativas de resposta de segurança (como alarmes ou válvulas de fechamento rápido).
- A Pergunta Prática: “Se o vazamento ocorrer, qual é a probabilidade de ele produzir a consequência final avaliada?”.
- Exemplos Clássicos na Engenharia:
- Probabilidade de ignição imediata ou atrasada da nuvem de gás inflamável.
- Probabilidade de ocupação da área (presença de pessoal) no momento exato da liberação tóxica ou térmica.
- Probabilidade de fatalidade, dada a exposição à carga térmica ou nuvem tóxica.
- Probabilidade de ocorrência de uma explosão.
——————————————————————————–

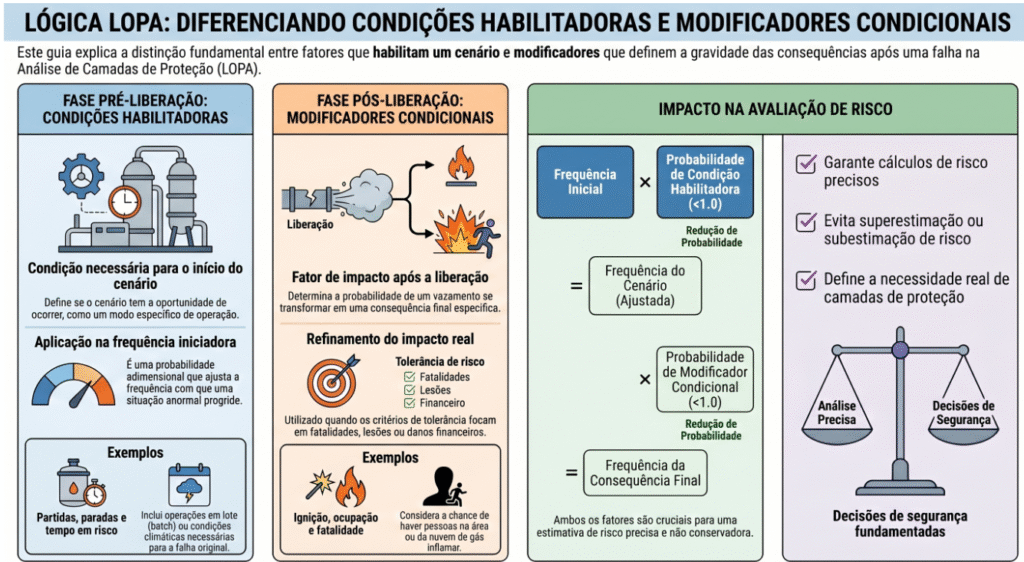

Tabela Comparativa: Guia Rápido para LOPA
Para facilitar o preenchimento e revisão da sua matriz de riscos, elaboramos a tabela abaixo consolidando as regras:
| Característica | Condição Habilitadora | Modificador Condicional |
|---|---|---|
| Linha do Tempo | Pré-Liberação (Antes do vazamento). | Pós-Liberação (Depois do vazamento). |
| O que avalia? | Se o evento iniciador tem a oportunidade de acontecer. | Se o vazamento gerará o impacto real projetado. |
| Natureza | Fatores operacionais (lotes, partidas, clima). | Fatores ambientais/humanos (ignição, ocupação). |
| É uma IPL (Camada de Proteção)? | Não. | Não. |
——————————————————————————–
Conclusão: Por Que Esta Distinção é importante?
O cálculo de risco em uma LOPA não se trata apenas de inserir números em colunas de uma planilha para atingir um índice de tolerância. Trata-se de aplicar os números certos no lugar certo.
Se um engenheiro confunde uma condição habilitadora com um modificador condicional, a matemática final de mitigação de risco (10−4×10−1 vs 10−1×10−4) pode até apresentar um resultado numérico que pareça correto. No entanto, a base fundamental do projeto e a ordem lógica das defesas estarão comprometidas. Na avaliação de risco, uma lógica fraca escondida atrás de números precisos ainda é uma lógica fraca.
